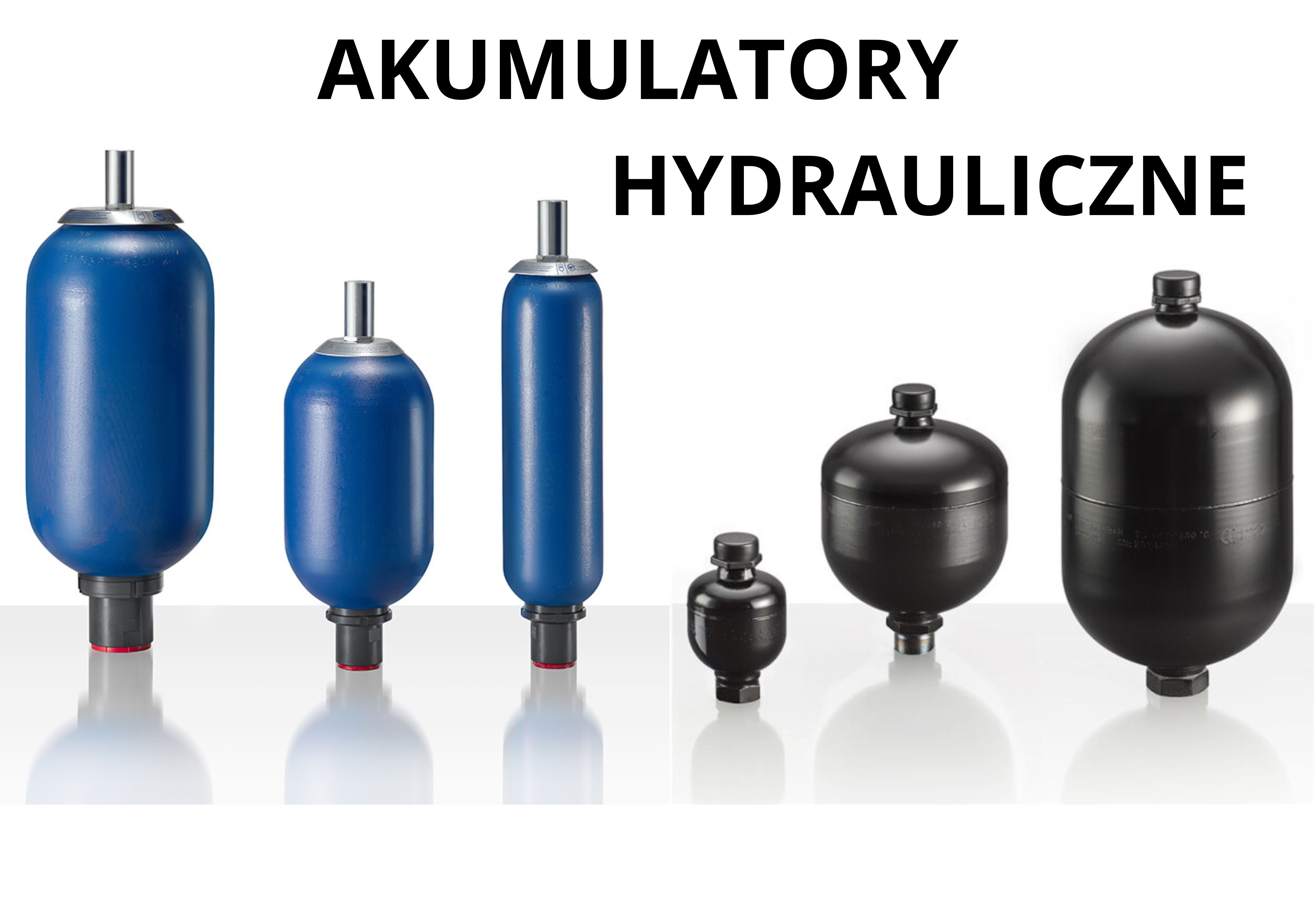

Jak działa akumulator hydrauliczny

Akumulatory hydrauliczne odgrywają kluczową rolę w nowoczesnych systemach hydraulicznych. Służą do magazynowania energii w postaci ciśnienia cieczy, umożliwiając stabilizację ciśnienia, absorpcję pulsacji oraz poprawę efektywności pracy układu.



Budowa akumulatora

Typowy akumulator hydrauliczny składa się z następujących elementów:

  • Korpus – wykonany z wytrzymałych materiałów (stal, kompozyty), odpornych na ciśnienie i korozję.
  • Medium robocze – najczęściej olej hydrauliczny, który jest magazynowany i uwalniany w zależności od potrzeb układu.
  • Gaz (azot) – używany do sprężania cieczy roboczej, zapewniający zdolność akumulacji energii.
  • Element separujący – w zależności od typu może to być pęcherz, tłok lub membrana.
  • Zawory kontrolne – umożliwiają regulację ciśnienia oraz bezpieczne użytkowanie akumulatora.

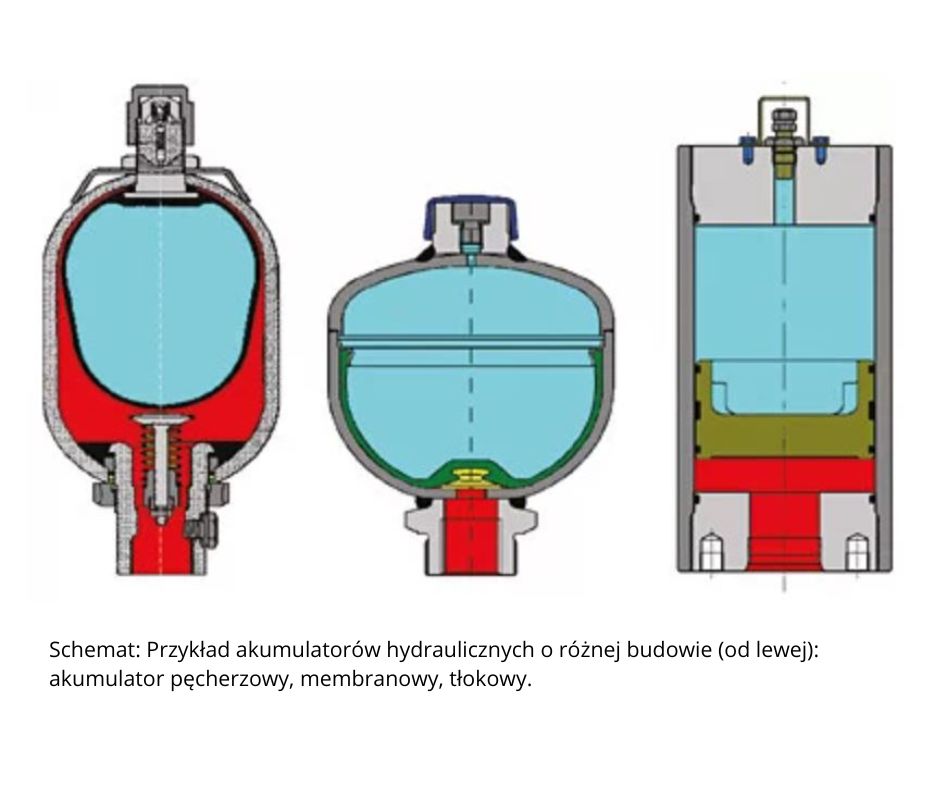

Podział akumulatorów

Akumulatory hydrauliczne dzielą się na kilka typów, w zależności od ich konstrukcji. W ofercie Hydropress Hydraulika Siłowa dostępne są trzy rodzaje:

  • Akumulatory pęcherzowe – składają się z elastycznego pęcherza oddzielającego ciecz od gazu (najczęściej azotu). Są popularne ze względu na wysoką efektywność i kompaktową budowę. Wykorzystywane są w celu magazynowania energii i szybkiego jej oddawania w przypadku nagłego zapotrzebowania. Aby zmagazynować energię wykorzystywane jest zjawisko ściśliwości gazu obojętnego (azotu) znajdującego się w komorze oddzielonej od cieczy roboczej ruchomym tłokiem.

Zalety hydroakumulatorów pęcherzowych: wysoki przepływ, brak różnicy ciśnienia pomiędzy stroną cieczy i gazu, wysoka częstotliwość cykli.

https://hydropress.pl/pl/oferta/hydraulika-silowa/akumulatory-hydrauliczne/akumulatory-pecherzowe



  • Akumulatory membranowe – wykorzystują elastyczną membranę do separacji gazu i cieczy, co zapewnia stabilność działania i odporność na duże obciążenia. Składają się ze zbiornika ciśnieniowego o kształcie kulowym lub cylindrycznym, w którym funkcję elementu oddzielającego stanowi membrana (przepona) wykonana z elastomeru.

Zalety hydroakumulatorów membranowych: bardzo dobra szczelność ciecz-gaz, niskie koszty konserwacji, duża szybkość działania.

https://hydropress.pl/pl/oferta/hydraulika-silowa/akumulatory-hydrauliczne/akumulatory-membranowe



  • Akumulatory tłokowe – wyposażone w ruchomy tłok oddzielający komorę gazową od cieczy posiadają w swoim wnętrzu tłok, którego zadaniem jest oddzielanie cieczy od gazu. Szczelność pomiędzy tłokiem a cylindrem zapewnia specjalne uszczelnienie wielopierścieniowe.

Zalety hydroakumulatorów tłokowych: minimalna różnica ciśnień pomiędzy stroną oleju i gazu, duże pojemności, wiele opcji montażu, możliwość kontroli położenia tłoka.

https://hydropress.pl/pl/oferta/hydraulika-silowa/akumulatory-hydrauliczne/akumulatory-tlokowe







Akumulatory hydrauliczne to niezbędny element wielu systemów hydraulicznych, zapewniający stabilność, efektywność oraz bezpieczeństwo pracy. Dzięki różnorodnym typom konstrukcji można je dopasować do specyficznych zastosowań, co sprawia, że są kluczowym komponentem wielu gałęzi przemysłu.



Zastosowanie akumulatorów hydraulicznych

Akumulatory hydrauliczne odgrywają kluczową rolę w wielu gałęziach przemysłu, umożliwiając efektywne magazynowanie energii cieczy pod ciśnieniem i jej późniejsze wykorzystanie. Ich zastosowanie jest szerokie i obejmuje różne sektory, gdzie wymagana jest stabilność ciśnienia, awaryjne zasilanie lub poprawa dynamiki układów hydraulicznych.

1. Przemysł maszynowy

W maszynach budowlanych, rolniczych czy górniczych akumulatory hydrauliczne pomagają w amortyzacji wstrząsów oraz stabilizacji ciśnienia w układzie. Stosowane są m.in. . w koparkach, ładowarkach i dźwigach, gdzie ich rola polega na redukcji nagłych zmian obciążenia oraz zabezpieczaniu systemów przed uszkodzeniami.

2. Energetyka i przemysł naftowy

W elektrowniach wodnych i systemach hydraulicznych stosowanych w energetyce akumulatory hydrauliczne są używane do stabilizacji ciśnienia oraz kompensacji wahań przepływu. W sektorze naftowym są wykorzystywane w instalacjach wydobywczych, zwłaszcza na platformach wiertniczych, gdzie pomagają w sterowaniu zaworami i tłumieniu nagłych zmian ciśnienia.

3. Przemysł motoryzacyjny i lotniczy

W układach hamulcowych i zawieszeniach pojazdów wykorzystuje się akumulatory hydrauliczne do poprawy komfortu jazdy i zwiększenia bezpieczeństwa. W lotnictwie stosowane są do awaryjnego zasilania układów hydraulicznych w samolotach oraz do redukcji obciążeń mechanicznych w systemach sterowania.

4. Systemy bezpieczeństwa i awaryjne zasilanie

W systemach bezpieczeństwa, takich jak hydrauliczne układy sterowania w elektrowniach jądrowych czy mechanizmy awaryjnego opuszczania konstrukcji, akumulatory hydrauliczne pełnią kluczową rolę w zapewnieniu ciągłości działania systemów w sytuacjach kryzysowych.

Podsumowując, akumulatory hydrauliczne są wszechstronnym elementem wielu systemów technologicznych, zapewniając stabilność, efektywność energetyczną oraz bezpieczeństwo. Ich rola stale ewoluuje, a rozwój technologii prowadzi do coraz bardziej zaawansowanych i efektywnych rozwiązań.



Akumulatory hydropneumatyczne są zbiornikami ciśnieniowymi w związku z tym ich producent podlega dyrektywie 97/23/WE (zastąpionej przez 2014/68/WE).
Akumulatory o pojemności poniżej 1 l nie mogą być oznaczane znakiem CE.
Akumulatory powyżej 1 l dostarczane są z deklaracją zgodności CE, posiadają znak CE i oznaczenie organizacji certyfikującej zgodność.
Dodatkowo zależnie od zastosowania zbiorniki ciśnieniowe (jakimi są akumulatory hydrauliczne) podlegają także dozorowi UDT (Urząd Dozoru Technicznego) lub TDT (Transportowego Dozoru Technicznego) i WDT.
W razie potrzeby akumulatory hydrauliczne OMT mogą być dostarczone z dodatkowymi certyfikatami niezależnych organizacji jak: TUV, BV, ABS, DNV, Lloyd etc.
