Bloki przyłączeniowe CETOP 02 NG4

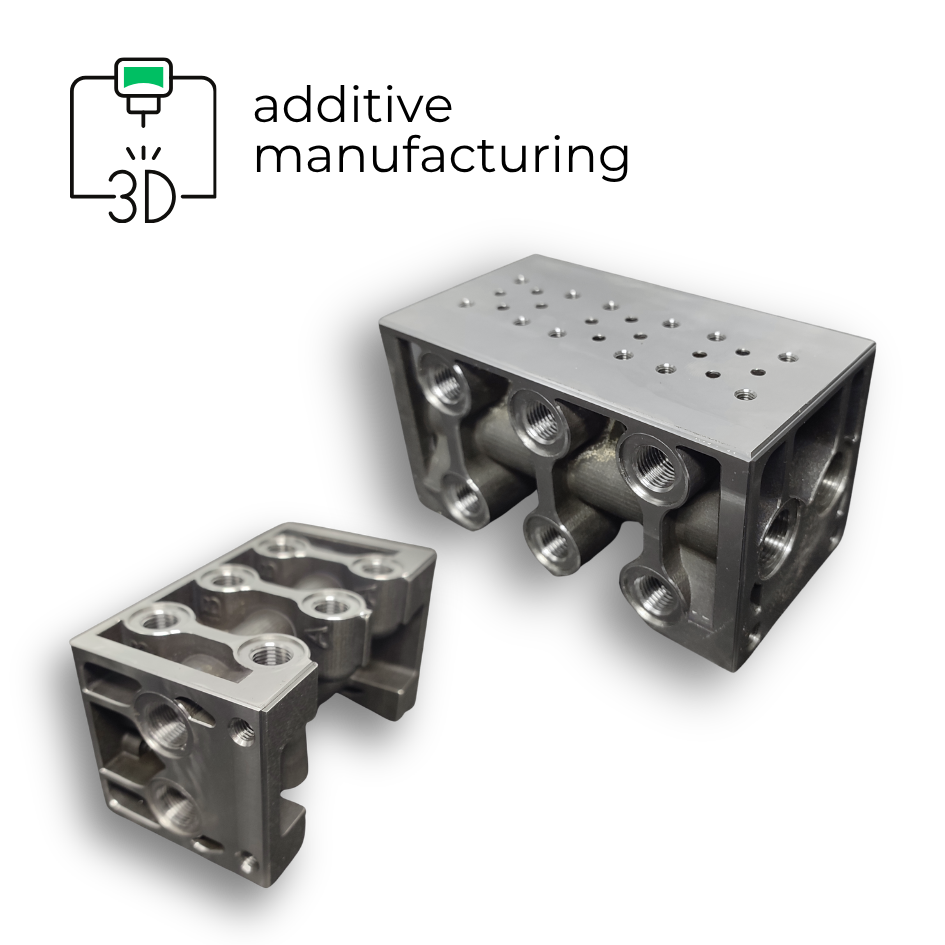

Jednostronny blok przyłączeniowy NG4, drukowany w technologii 3D z metalu, przeznaczony do montażu miniaturowych zaworów i rozdzielaczy płytowych w układach hydrauliki siłowej.

Blok dostępny jest w konfiguracjach 2-, 3-, 4-, 5- i 6-sekcyjnych, co pozwala dobrać jego wielkość do liczby zaworów i wymagań konkretnego układu.

Zastosowanie

• układy hydrauliki mobilnej i przemysłowej,
• kompaktowe zespoły hydrauliczne,
• układy wymagające ograniczenia liczby przewodów i zajmowanej przestrzeni,
• prototypy oraz krótkie i średnie serie produkcyjne.

Blok umożliwia montaż zaworów płytowych w standardzie NG4 / CETOP 02 oraz integrację kanałów hydraulicznych. Takie rozwiązanie pozwala uporządkować instalację, ograniczyć liczbę połączeń i ułatwić późniejszy serwis.

Standard

NG4 / CETOP 02 zgodny z ISO 4401-02

Wersje

Blok jednostronny:

• 2-sekcyjny,
• 3-sekcyjny,
• 4-sekcyjny,
• 5-sekcyjny,
• 6-sekcyjny.

Materiały

Blok może być wykonany z:

• aluminium – gdy kluczowa jest niska masa,
• MS1 – stal narzędziowa do wymagających zastosowań,
• stali nierdzewnej – gdy istotna jest podwyższona odporność korozyjna i środowiskowa.

Korzyści technologii druku 3D

Swoboda projektowania • redukcja masy • integracja kanałów • optymalizacja geometrii • produkcja jednostkowa i małoseryjna

Technologia metalowego druku 3D umożliwia m.in. optymalizację geometrii bloku, integrację kanałów hydraulicznych oraz dostosowanie konstrukcji do konkretnego zastosowania bez konieczności wykonywania kosztownego oprzyrządowania.

Parametry

Typ: blok jednostronny
Standard: NG4 / CETOP 02
Liczba sekcji: 2 / 3 / 4 / 5 / 6
Przepływ: do ok. 30 l/min*
Ciśnienie robocze: do ok. 320 bar*

*Wartości zależą od konstrukcji bloku, zastosowanego zaworu, materiału oraz pozostałych elementów układu hydraulicznego.

Bloki przyłączeniowe CETOP 03 NG6

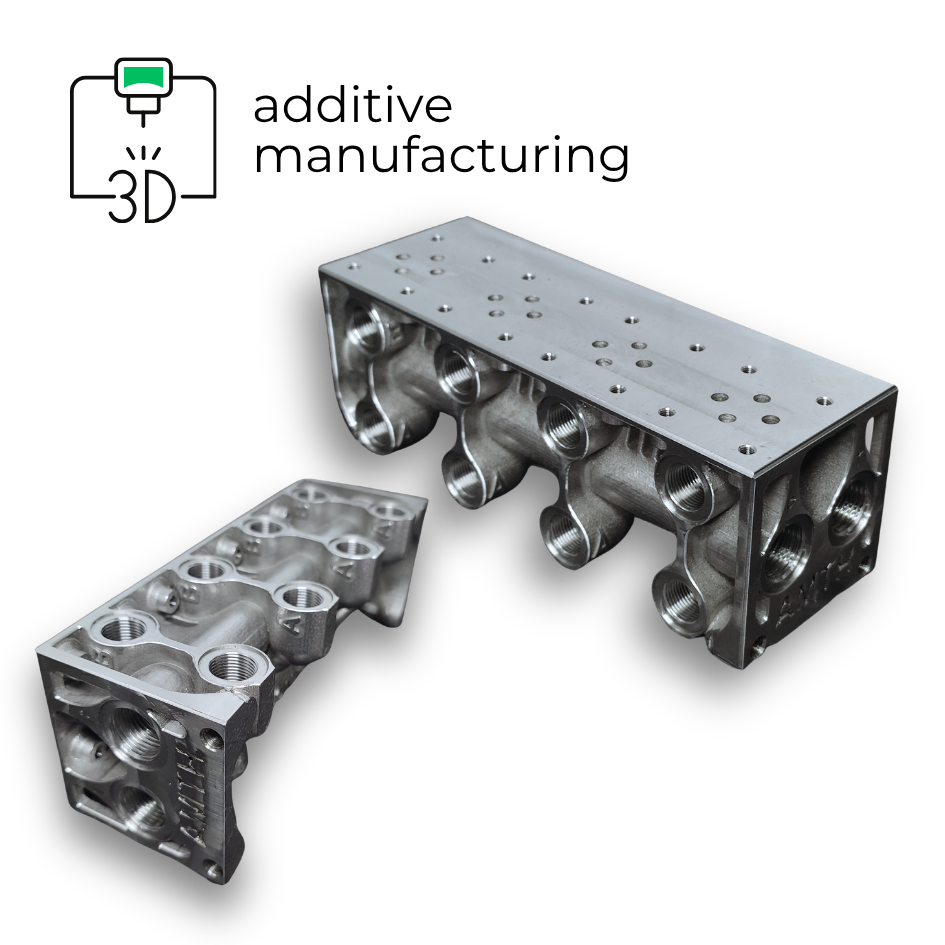

Jednostronny lub obustronny blok przyłączeniowy NG6, drukowany w technologii 3D z metalu, przeznaczony do montażu zaworów i rozdzielaczy płytowych w układach hydrauliki siłowej.

Bloki dostępne są w konfiguracjach 2-, 3-, 4-, 5- i 6-sekcyjnych, w wersji jednostronnej lub obustronnej. Pozwala to dopasować konfigurację bloku do liczby zaworów, funkcji układu oraz dostępnej przestrzeni montażowej.

Zastosowanie

• układy hydrauliki przemysłowej i mobilnej,
• agregaty i zespoły hydrauliczne,
• maszyny przemysłowe i specjalistyczne,
• kompaktowe układy sterowania hydraulicznego,
• prototypy oraz produkcja jednostkowa i małoseryjna.

Blok umożliwia bezpośredni montaż zaworów płytowych w standardzie NG6 / CETOP 03 oraz integrację kanałów P, T, A i B. Rozwiązanie pozwala ograniczyć liczbę przewodów i dodatkowych połączeń, uporządkować instalację oraz ułatwić serwis.

Standard

NG6 / CETOP 03 zgodny z ISO 4401-03

Wersje

Blok jednostronny:

• 2-sekcyjny,
• 3-sekcyjny,
• 4-sekcyjny,
• 5-sekcyjny,
• 6-sekcyjny.

Blok obustronny:

• 2-sekcyjny,
• 3-sekcyjny,
• 4-sekcyjny,
• 5-sekcyjny,
• 6-sekcyjny.

Wersja obustronna pozwala na montaż zaworów po obu stronach bloku, zwiększając możliwości konfiguracji układu przy zachowaniu zwartej konstrukcji.

Materiały

Blok może być wykonany z:

• aluminium – gdy priorytetem jest niska masa,
• MS1 – stal narzędziowa przeznaczona do wymagających zastosowań,
• stali nierdzewnej – gdy istotna jest podwyższona odporność korozyjna i środowiskowa.

Korzyści technologii druku 3D

Swoboda projektowania • redukcja masy • integracja kanałów • optymalizacja geometrii • ograniczenie liczby połączeń • produkcja jednostkowa i małoseryjna

Technologia metalowego druku 3D umożliwia projektowanie zoptymalizowanych kanałów hydraulicznych oraz dostosowanie geometrii bloku do konkretnego układu. Pozwala również na integrację funkcji i wykonanie niestandardowych konstrukcji bez konieczności przygotowywania kosztownego oprzyrządowania.

Parametry

Typ: blok jednostronny / obustronny
Standard: NG6 / CETOP 03
Liczba sekcji: 2 / 3 / 4 / 5 / 6
Przepływ: do ok. 60–80 l/min*
Ciśnienie robocze: do ok. 315 bar*
Przyłącza: P/T – typowo G1/2"; A/B – typowo G3/8"*

*Parametry zależą od konstrukcji bloku, zastosowanego materiału, geometrii kanałów, rodzaju zaworów oraz pozostałych elementów układu hydraulicznego. Wartości maksymalne należy każdorazowo potwierdzić dla konkretnej konfiguracji.

Bloki przyłączeniowe CETOP 05 NG10

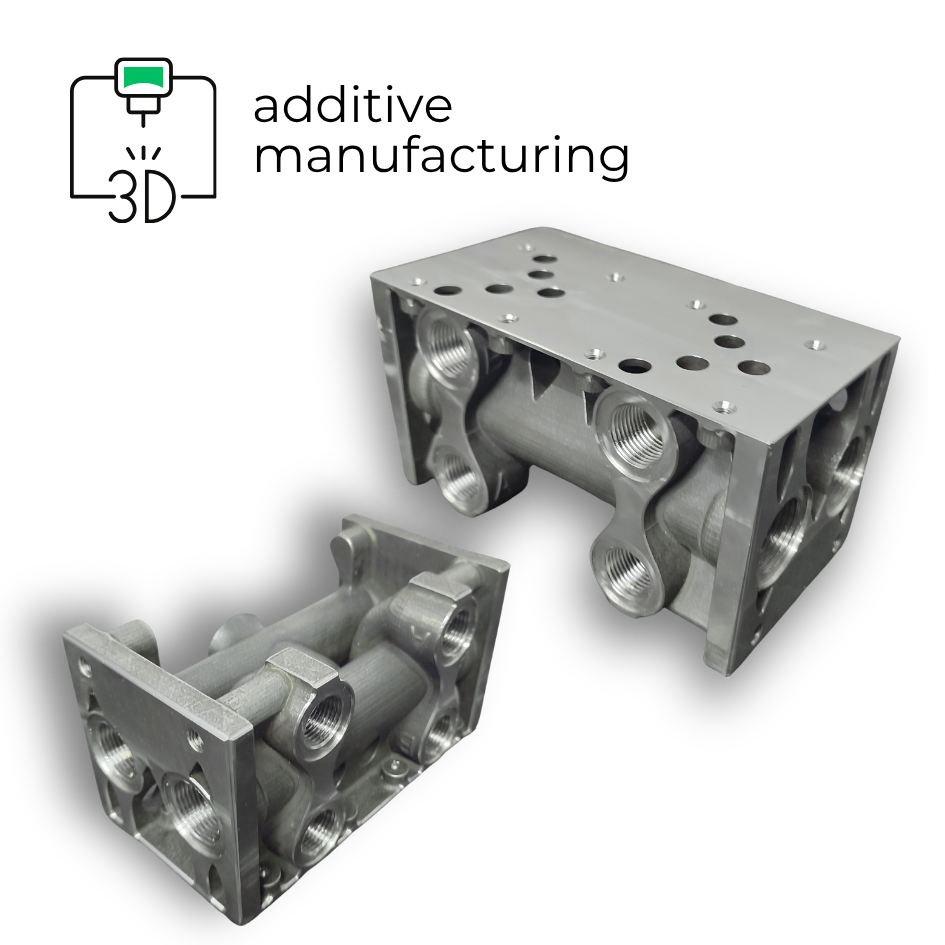

Jednostronny blok przyłączeniowy NG10, drukowany w technologii 3D z metalu, przeznaczony do montażu zaworów i rozdzielaczy płytowych w układach hydrauliki siłowej o zwiększonym zapotrzebowaniu na przepływ.

Bloki dostępne są w konfiguracjach 2-, 3- i 4-sekcyjnych, umożliwiając dopasowanie liczby stanowisk zaworowych do wymagań konkretnego układu.

Zastosowanie

• układy hydrauliki przemysłowej i mobilnej,
• agregaty i zespoły hydrauliczne,
• maszyny przemysłowe i specjalistyczne,
• prasy, obrabiarki i urządzenia technologiczne,
• układy wymagające większych przepływów oleju,
• prototypy oraz produkcja jednostkowa i małoseryjna.

Blok umożliwia bezpośredni montaż zaworów płytowych w standardzie NG10 / CETOP 05 oraz integrację kanałów hydraulicznych P, T, A i B. Zastosowanie wspólnego bloku pozwala ograniczyć liczbę przewodów i połączeń, uporządkować instalację oraz ułatwić serwis poszczególnych zaworów.

Standard

NG10 / CETOP 05
zgodny z ISO 4401-05 / DIN 24340-A10

Wersje

Blok jednostronny:

• 2-sekcyjny,
• 3-sekcyjny,
• 4-sekcyjny.

Liczba sekcji może zostać dobrana do liczby zaworów oraz wymaganej funkcjonalności układu.

Materiały

Blok może być wykonany z:

• aluminium – gdy priorytetem jest redukcja masy,
• MS1 – stal narzędziowa do wymagających zastosowań,
• stali nierdzewnej – gdy istotna jest podwyższona odporność korozyjna i środowiskowa.

Korzyści technologii druku 3D

Swoboda projektowania • redukcja masy • integracja kanałów • optymalizacja geometrii • ograniczenie liczby połączeń • produkcja jednostkowa i małoseryjna

Technologia metalowego druku 3D umożliwia projektowanie zoptymalizowanych kanałów przepływowych oraz dostosowanie geometrii bloku do konkretnego układu. Pozwala również na integrację dodatkowych funkcji i wykonanie niestandardowych konstrukcji bez konieczności przygotowywania kosztownego oprzyrządowania.

Parametry

Typ: blok jednostronny
Standard: NG10 / CETOP 05
Liczba sekcji: 2 / 3 / 4
Przepływ: do ok. 100 l/min*
Ciśnienie robocze: do ok. 315 bar*

*Parametry zależą od konstrukcji bloku, zastosowanego materiału, geometrii kanałów, rodzaju zaworów oraz pozostałych elementów układu hydraulicznego. Wartości maksymalne należy każdorazowo potwierdzić dla konkretnej konfiguracji.
